Система ПРОДИС.Скан предназначена для специального рентгеновского контроля в рамках спецпроверок:
- цифровизация рентгеновского метода
- управление инспекцией в реальном времени
- автоматический захват панорамных снимков высокого разрешения, их обработка, разметка, анализ и сравнение с эталоном
Система обеспечивает выполнение требований специальных проверок при контроле изделий на нерегламентированный функционал. Это экспресс-метод, который позволяет кратно увеличить пропускную способность участка рентгеновского контроля.
Описание системы ПРОДИС.Скан
Преимущества
- Полная комплектация «под ключ» позволит сразу приступить к работе
- Небольшие габариты и вес для стационарных и мобильных лабораторий
- Три формата для готовых камер рентгеновской защиты или исполнение на заказ
- Лучшие качество изображения и функционал ПО для выполнения требований СП
- Подбор параметров съёмки и навигация по изображению в реальном времени
- Набор инструментов обработки, разметки, анализа и сравнения с эталоном
- Возможность работы на ОС Астра Линукс или Windows при необходимости
- Методологическая поддержка, сервис и гарантия от российского производителя

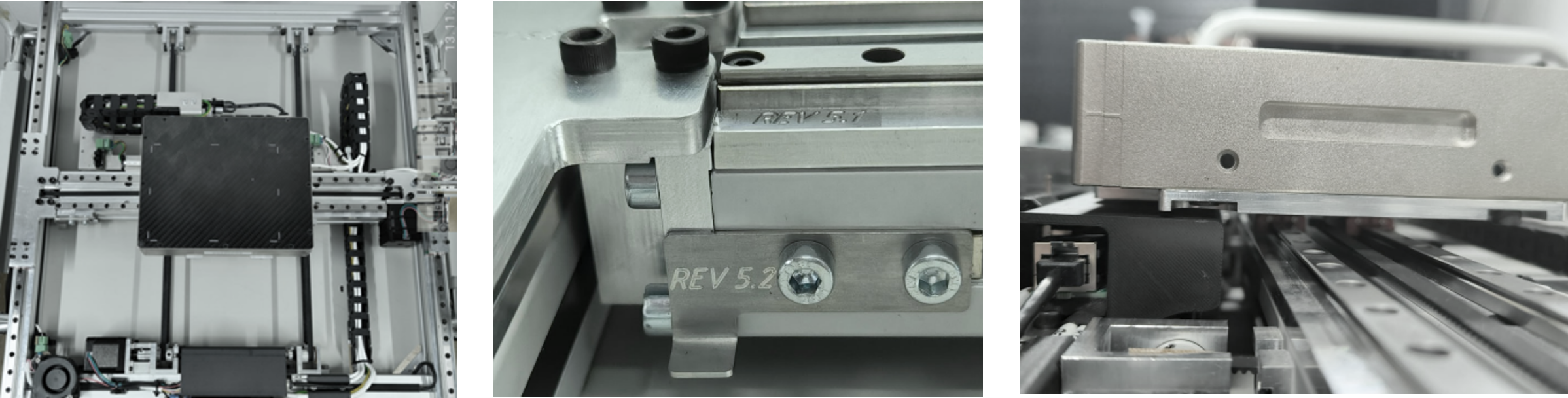

Конструкция и состав системы
Плоскопанельный детектор перемещается по двум осям с высокой точностью для автоматического захвата серии снимков, объединяемых в бесшовное панорамное изображение высокого разрешения.
Система перемещения прошла несколько этапов модернизации и ресурсных испытаний для обеспечения надёжной работы в условиях постоянной высокой загрузки.
Рентгеновский детектор ПРОДИС.Марк
Реально разработанный и серийно производимый в России плоскопанельный детектор на базе КМОП-сенсора позволяет работать с изображением в реальном времени. Благодаря этому можно динамически подбирать параметры источника излучения и детектора для захвата качественного изображения без потери информативности снимка. Широкий диапазон контраста обеспечивает требуемое качество на плотных участках без необходимости повторной съёмки с изменением параметров.

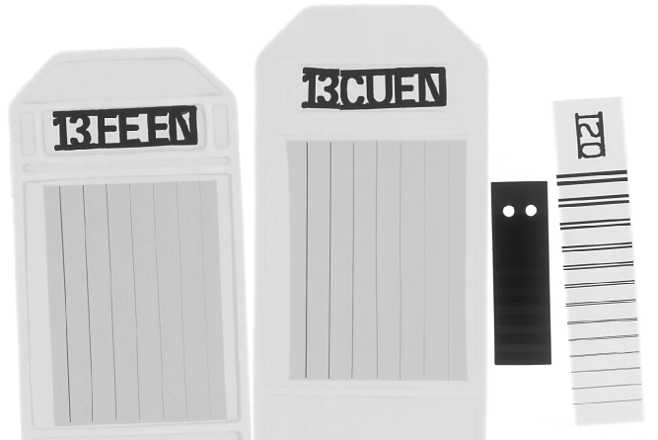

Разрешающая способность 50 мкм подтверждена по дуплексному эталону во всём диапазоне рабочих напряжений для объектов эквивалентной толщины до 20 мм стали.
Технические характеристики
- Шаг пикселя 49,5 мкм
- Разрешение сенсора 2304 × 2944 (6,7 МП)
- Разрядность снимка 16 бит
- Тип сенсора КМОП
- Тип детектора Динамический
- Ускоряющее напряжение До 300 кВ

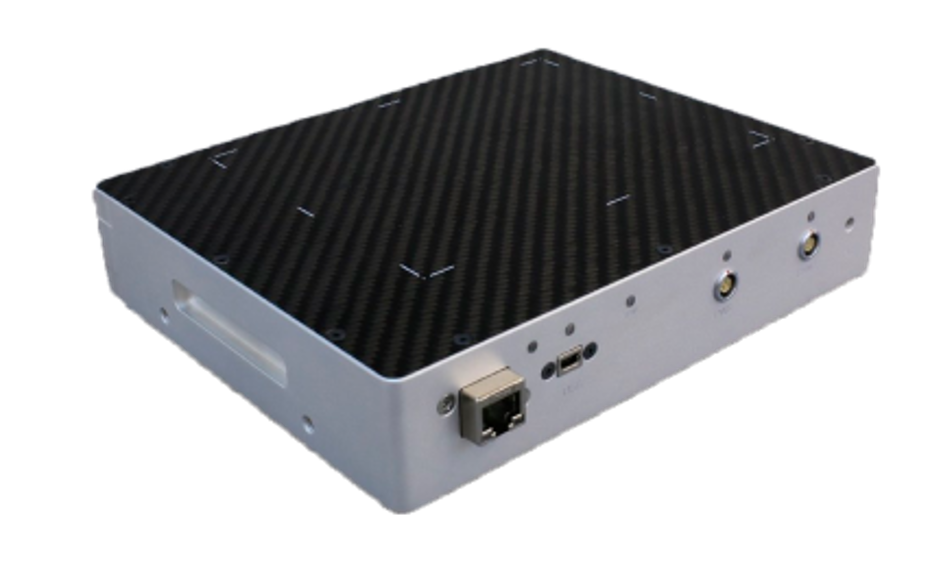

Плоскопанельный КМОП-детектор ПРОДИС.Марк
В конструкции системы перемещения достигнута максимально возможная область контроля при минимальных габаритах полей и высоте системы. Это позволяет увеличить фокусное расстояние, одновременно сохраняя область засветки по углам.
Выносной блок управляющей электроники значительно повышает надёжность системы в долгосрочной перспективе и уменьшает массу детекторного блока.

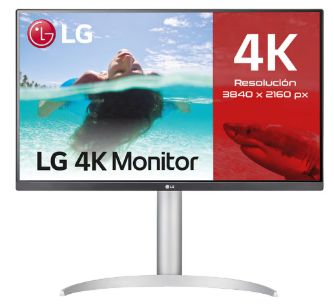

При стандартной поставке в состав входит полностью настроенная рабочая станция с современной конфигурацией, дискретной видеокартой, монитором 4K IPS и настроенным ПО proDIS. Так можно сразу приступить к работе и без задержек обрабатывать, анализировать и сравнивать снимки высокого разрешения 200+ МП.
Также в комплекте мощный ИБП с двойным преобразованием для защиты системы и результатов работы от скачков напряжения и отключения сети.
Для хранения и перевозки предусмотрена фиксация детектора стопорными винтами и транспортировочный кофр с колёсами.
Функции ПО proDIS (Россия)
Включено в реестр отечественного программного обеспечения (номер записи 351100 от 01.06.2021).
- Управление системой перемещения и источником излучения (если поддерживает)
- Получение и обработка изображений в режиме рентгенографии и рентгеноскопии с плоскопанельного детектора ПРОДИС.Марк
- Автоматический захват бесшовных панорамных снимков высокого разрешения
- Коррекция интенсивности засветки по всей площади в реальном времени
- Динамическое усреднение снимков для повышения качества изображения и подавления полос (эффекта развёртки), характерного для источников РАП
- Автоматический и ручной подбор яркости и контраста на гистограмме
- Параметрическая обработка без потери оригинального изображения: яркость, контраст, инверсия, логарифмирование, резкость границ, сглаживание, выравнивание, обрезка, отражения и др.
- Нанесение аннотаций: измерения, указатели, контуры, текст, штамп, логотип
- Импорт, обработка, сравнение снимков и цветных изображений
- Экспорт изображений в форматах JPEG, PNG и TIFF
- Сохранение подобранных настроек обработки изображения для повторного применения

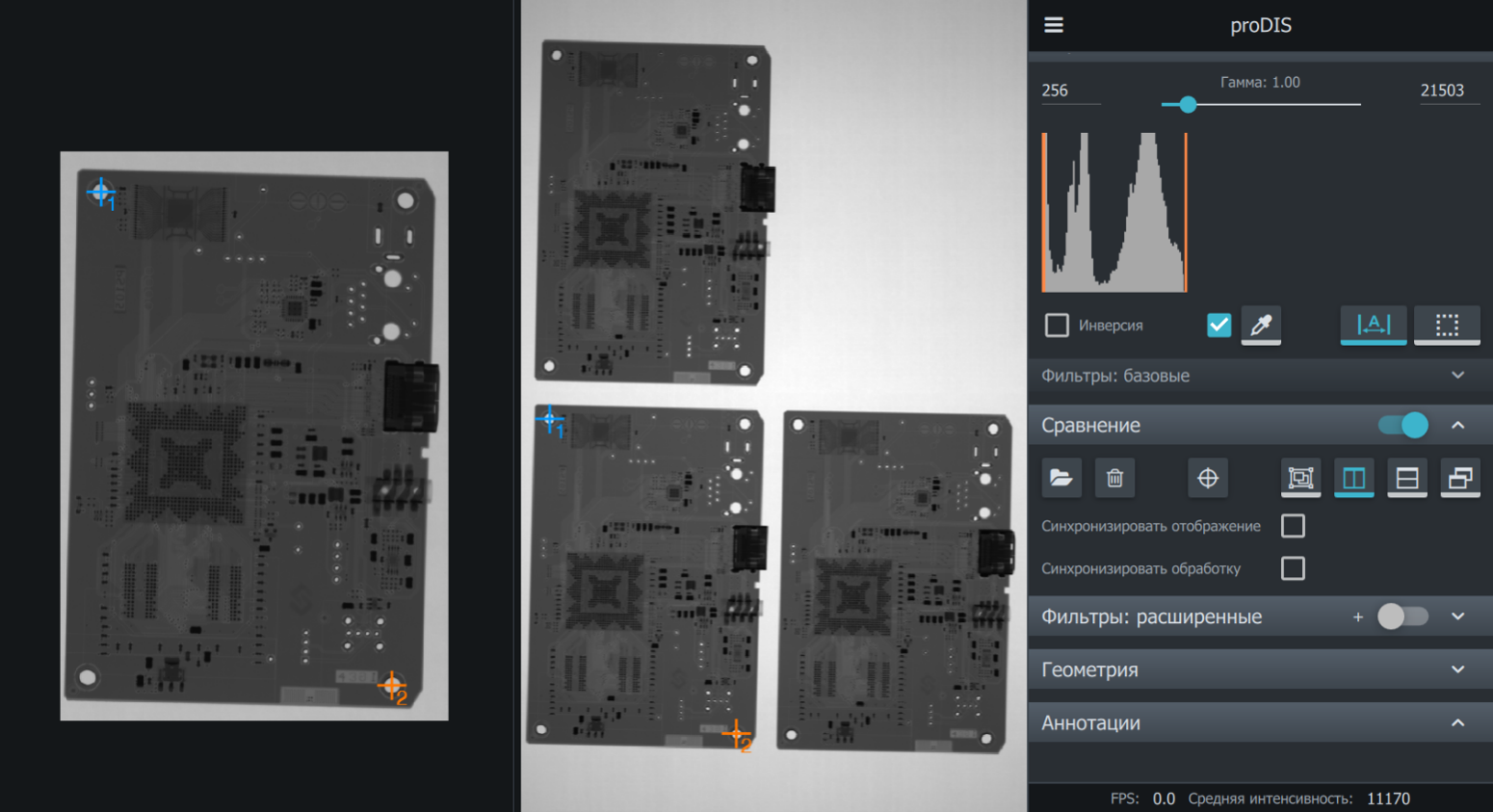

- Инструменты сравнения с эталоном с синхронным перемещением и масштабированием, наложением с прозрачностью и выделением различий
- Инструменты автоматизированного анализа качества снимка (IQI, SNR)

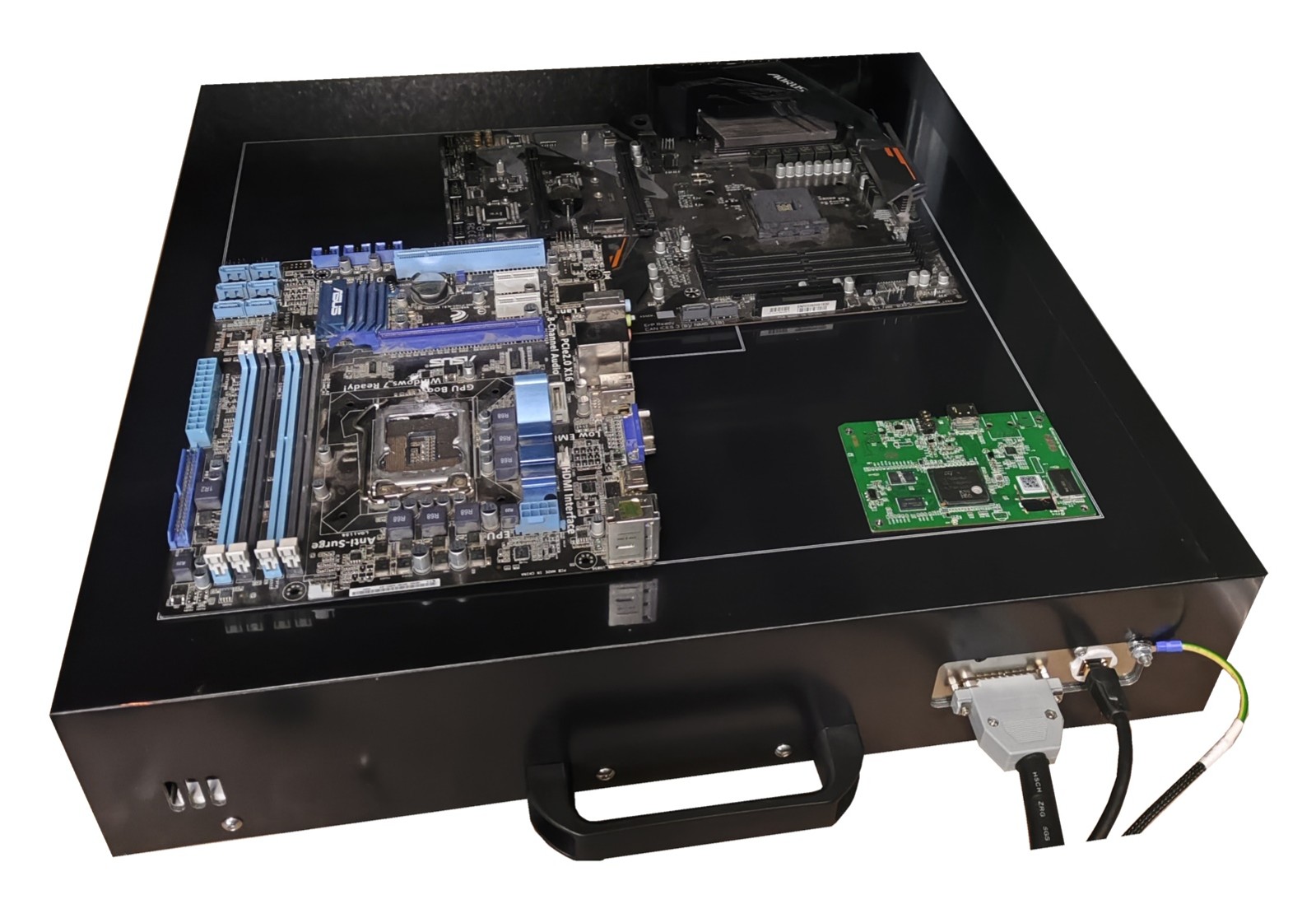

Серийные исполнения детекторных блоков
возможно исполнение на заказ
Предназначены для встраивания в существующие комплексы специальных проверок для перехода с методов предыдущего поколения.
ПРОДИС.Скан M
- Совместимая камера Калан-4
- Габариты 560 × 560 × 120 мм
- Область съёмки 450 × 420 мм
- Вес блока 13 кг
ПРОДИС.Скан L
- Совместимая камера Калан-4 увеличенный
- Габариты 890 × 700 × 130 мм
- Область съёмки 720 × 580 мм
- Вес блока 25 кг
ПРОДИС.Скан XL
- Совместимая камера Арион
- Габариты 1400 × 900 × 160 мм
- Область съёмки 1200 × 800 мм
- Вес блока 35 кг
Готовые инспекционные комплексы
для новых лабораторий или расширения существующих участков
ПРОДИС.Скан 4265 на базе Калан-4 с рентгеновским источником 120кВ
Контроль печатных плат и электронных изделий (мониторы до 27")
- Фокус0,5 мм
- Напряжение50–120 кВ
- Область съёмки650 × 420 мм
- МассаДо 450 кг

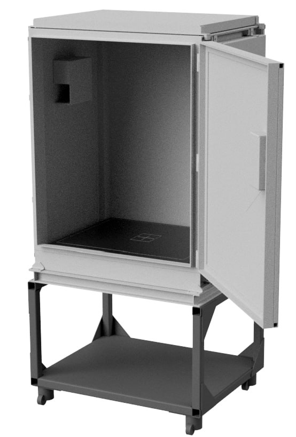

ПРОДИС.Скан 5871 на базе ДНКП-315 и рентгеновским источником 160кВ
Работа с плотными объектами и крупноформатными панелями (ТВ до 32")
- Фокус0,6 мм
- Напряжение50–160 кВ
- Область съёмки710 × 580 мм
- МассаДо 1000 кг

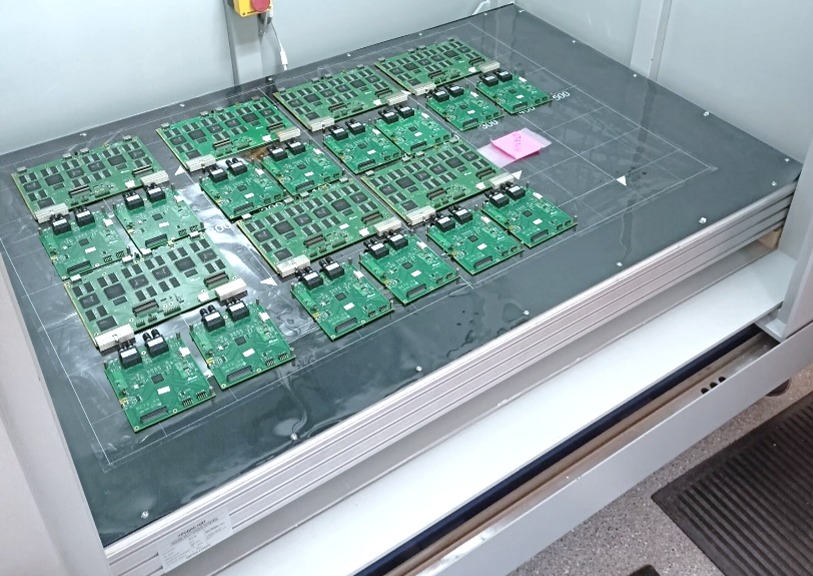

ПРОДИС.Скан 74118 на базе Арион и рентгеновским источником 200кВ
Высокоэнергетический контроль крупногабаритных устройств (телевизоры до 50")
- Фокус0,6 мм
- Напряжение50–200 кВ
- Область съёмки1180 × 740 мм
- Общая массаДо 2500 кг
Эксплуатационные параметры
- Электропитание 220 В ±2%
- Температура эксплуатации +10…+40 °C
- Температура хранения 0…+50 °C
Экспертное обучение
Мы не только поставляем оборудование, но и помогаем вашей команде выйти на новый уровень экспертности. При покупке системы мы предоставляем возможность подготовки двоих специалистов в общей группе с выдачей официальных сертификатов.
Курс — 80 академических часов (10 рабочих дней) практических занятий на ведущих производственных площадках РФ. Практика включает цифровую, компьютерную и классическую радиографию.
Ближайшие потоки обучения на 2026 год
- с 09 по 20 февраля 2026 г.
- с 06 по 17 апреля 2026 г.
- с 25 мая по 05 июня 2026 г.
- с 06 по 17 июля 2026 г.
- с 24 августа по 04 сентября 2026 г.
- с 05 по 16 октября 2026 г.
- с 23 ноября по 04 декабря 2026 г.
